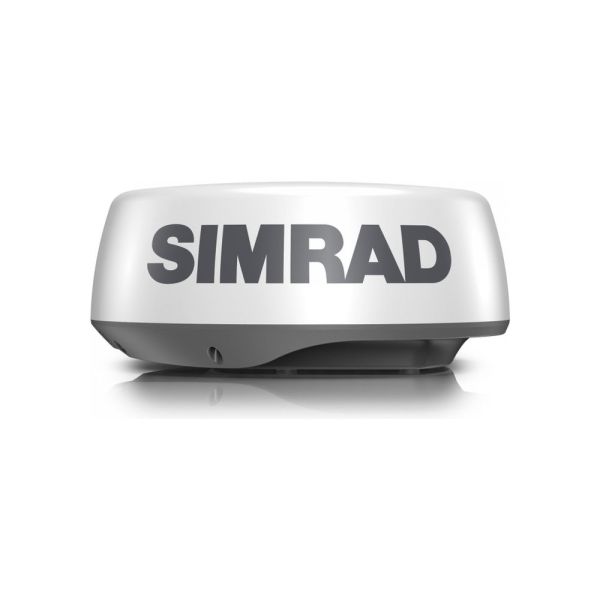

Simrad HALO20+ radar
3.163,13 EUR
HALO20+ radar – Kompaktni 20'' snažni 25 W Solid-State radar koji pruža brzinu okretanja do 60 RPM na kratkom dometu i domet do 36 NM.
Trenutno prepoznajte opasnosti uz pomoć VelocityTrack™ Doppler tehnologije te koristite dual scale način rada za istovremeno praćenje ciljeva na kratkim i velikim udaljenostima.
Availability:
In stock
SKU
000-14536-001
Usklađenost
- Certifikati: CE, FCC (ID: RAYHALO20PLUS), IC: 978B-HALO20PLUS
Okolinski uvjeti
- Standard: IEC60945 : 2002
- Radna temperatura: -25° do +55°C (-13° do +130°F)
- Relativna vlažnost: +35°C (95°F), 95% RH
- Vodootpornost: IPX6
- Maks. relativna brzina vjetra: 51 m/s (100 čvorova)
Napajanje i dimenzije
- Potrošnja (s kabelom 10 m):
- Rad: 17 do 29 W pri 13,8 V
- Pripravnost: 3,9 W (tip.) pri 13,8 V DC ~ 170 mA
- DC ulaz (na kraju kabela kod radara): 9 V do 31,2 V DC (12/24 V sustavi)
- Zaštita od obrnutog polariteta: Da
- Minimalni napon pri pokretanju: 10,75 V DC
- Izvor odašiljača (vrijeme predzagrijavanja): Bez magnetrona – Instant On
- Vanjske dimenzije: Ø 510 mm (20”), visina 223 mm (8,8”)
- Masa skenera (bez kabela): 5,9 kg (13 lb)
Parametri radara i antene
- Radarski dometi: 100 m (328 ft) do 36 NM, s 18 postavki dometa (NM/SM/Km)
- Rotacija (ovisno o načinu rada): 20 – 60 o/min (ovisno o načinu rada i MFD-u)
- Frekvencija odašiljača: X-band – 9,4 do 9,5 GHz
- Izvor odašiljača (vrijeme zagrijavanja): Bez magnetrona – potpuno solid-state. Instant On™
- Ravnina polarizacije: Horizontalna polarizacija
- Vršna izlazna snaga odašiljača: 25 W
- Minimalni domet: 6 m (19,7 ft)
- Frekvencija ponavljanja preleta (SRF): 700 – 2400 Hz (ovisno o načinu rada)
- Duljina impulsa: 0,04 – 64 µs
- Širina pojasa preleta: maks. 48 MHz
- Horizontalna širina snopa (Tx i Rx antena): nominalno 4,9° (-3 dB širina)
- Kontrola razdvajanja ciljeva: OFF: 3,9° ±10% (-3 dB nominalno), LOW: ~3,4° ±10% (-3 dB nominalno), MED: ~2,5° ±10% (-3 dB nominalno), HIGH: ~2,0° ±10% (-3 dB nominalno)
- Vertikalna širina snopa (Tx i Rx antena): 25° (-3 dB nominalno)
- Razina bočnih snopova (Tx i Rx antena): ispod -18 dB (unutar ±10°); ispod -24 dB (izvan ±10°)
- Faktor šuma (Noise figure): manje od 5 dB (nominalno)
Komunikacija i kabliranje
- Protokol: Ethernet 100 Base T
- Maks. duljina međuspojnog kabela: 30 m (98,5 ft) – dostupno kao opcija; za dulje trase koristite NEP-2
Pregled
- Gotovo prikaz u stvarnom vremenu: HALO20+ radar pruža gotovo trenutni prikaz okoline, uz industrijski vodećih 60 o/min (RPM) na malim udaljenostima za vrhunsku izbjegavanje sudara.
- Trenutno prepoznavanje opasnosti: Uočite prijetnje u sekundi uz VelocityTrack™ Doppler tehnologiju.
- Istovremeni kratki i dugi domet: Pokrivanje kratkog i dugog dometa u isto vrijeme, do 36 nautičkih milja, iz jedne kompaktne kupolaste antene od 20".
Vrhunski prikaz za izbjegavanje sudara
- 60 RPM do 2 NM: HALO20+ uključuje industrijski vodeću rotaciju 60 o/min na udaljenostima do 2 nautičke milje.
- 360° svake sekunde: Potpuni 360° pregled okoline dobiva se svake jedne sekunde.
- Ultrabrza osvježenja: Brza ažuriranja daju gotovo prikaz u stvarnom vremenu na malim udaljenostima, idealno za manevriranje u gužvi i pri slaboj vidljivosti.
- Jasnija slika okoline: Radar smanjuje “šum” i pomaže dobiti čistu, aktualnu sliku situacije oko plovila.
VelocityTrack™ Doppler tehnologija
- Trenutna vizualna povratna informacija: Odmah pokazuje približavaju li se ciljevi ili se udaljavaju.
- Automatska provjera ciljeva: Doppler efekt automatski provjerava svaki cilj koji radar detektira.
- Bez ručnog odabira: Nema potrebe ručno birati pojedinačne ciljeve.
- Bez ograničenja broja ciljeva: Nema limita koliko ciljeva može biti prikazano na zaslonu u isto vrijeme.
- Jednostavno označavanje bojama: Kodiranje bojama naglašava potencijalne opasnosti, poboljšava situacijsku svjesnost i smanjuje rizik sudara.
Ključne značajke
- 25 W pulse compression (kompresija impulsa)
- VelocityTrack™ označavanje ciljeva bojama
- Dual Range (dvostruki domet) bez kompromisa
- Industrijski prvi 60 RPM brza rotacija
- Načini rada radara (Radar use modes)
- Beam Sharpening (izoštravanje snopa) koje radi
- Domet: 48/36 NM
- Niski profil i mala masa: 6,9 / 5,9 kg
- Vrhunski kratkodometni rad: izvrsna detekcija ciljeva
- InstantOn™ (brzo uključivanje)
- Niska potrošnja energije
